Что такое тепловизор и как он работает: принцип действия простыми словами

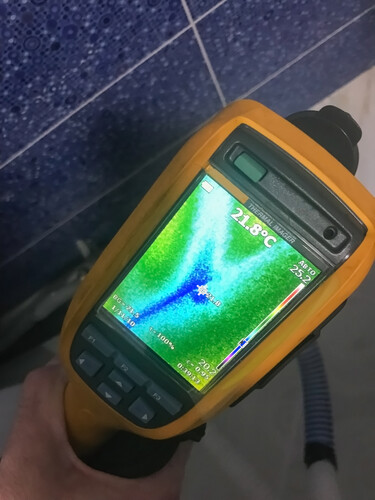

Тепловизор — это прибор теплового видения, который позволяет видеть инфракрасное излучение объектов и преобразует его в видимое изображение. Простыми словами, тепловизор показывает распределение температуры на поверхности предметов в виде цветной картинки, где разные цвета соответствуют разным температурам. Инфракрасная камера фиксирует тепловое излучение, которое невидимо для человеческого глаза, и отображает его на экране прибора.

Тепловизионное оборудование используется в строительстве для поиска утечек тепла, в промышленности для диагностики оборудования, в медицине для обследования пациентов, на охоте для обнаружения животных в темноте и во многих других областях. Это универсальный инструмент, который незаменим там, где нужно увидеть невидимое.

Что такое тепловизор

Тепловизор — это электронный измерительный прибор, который регистрирует инфракрасное излучение объектов и преобразует его в видимое изображение. Определение тепловизора простыми словами звучит так: это устройство, которое "видит" тепло и показывает его в виде цветной картинки на экране.

В отличие от обычной камеры, которая фиксирует отраженный свет, инфракрасная камера улавливает тепловое излучение. Каждый объект с температурой выше абсолютного нуля излучает инфракрасные волны. Чем выше температура предмета, тем интенсивнее он излучает. Тепловизионная система фиксирует это излучение и отображает температурную карту поверхности.

Важно понимать разницу между инфракрасным тепловизором и обычным пирометром. Пирометр измеряет температуру в одной точке, а тепловизор показывает температурное поле всей поверхности объекта сразу. Это делает тепловизионное оборудование незаменимым для обследования больших площадей.

Тепловизоры работают в инфракрасном диапазоне спектра с длиной волны от 3 до 14 микрометров. Этот диапазон делится на средневолновый (3-5 мкм) и длинноволновый (8-14 мкм). Большинство бытовых и строительных тепловизоров работают в длинноволновом диапазоне, так как он оптимален для измерения температуры объектов окружающей среды.

Как работает тепловизор: принцип работы

Принцип работы тепловизора основан на регистрации инфракрасного излучения объектов и его преобразовании в электрический сигнал, который затем отображается на экране в виде термограммы. Устройство тепловизора включает несколько ключевых элементов: объектив из специального материала, матрицу (сенсор), процессор обработки сигнала и дисплей.

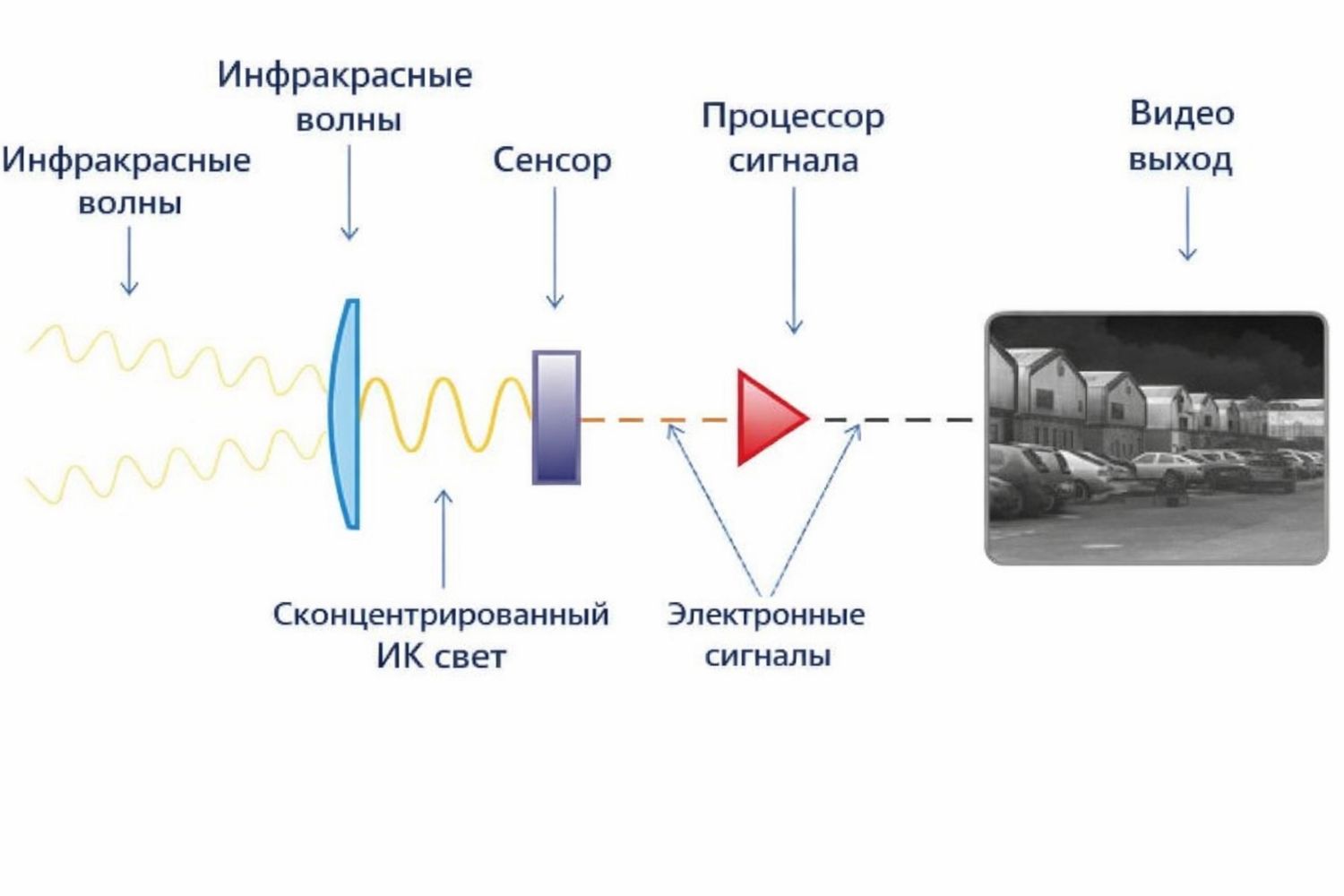

Пошаговый принцип действия тепловизора

Шаг 1: Сбор инфракрасного излучения. Специальный объектив из германия или халькогенидного стекла фокусирует инфракрасное излучение от объекта на матрицу. Обычное стекло для этого не подходит, так как оно не пропускает инфракрасные волны.

Шаг 2: Преобразование в электрический сигнал. Матрица тепловизора состоит из множества микроболометров — крошечных датчиков, которые меняют свое электрическое сопротивление при нагреве. Когда инфракрасное излучение попадает на матрицу, каждый микроболометр нагревается и создает электрический сигнал, пропорциональный полученной тепловой энергии.

Шаг 3: Обработка данных. Процессор считывает показания всех микроболометров матрицы и создает цифровое температурное изображение. Принцип действия тепловизора заключается в том, что каждой температуре присваивается определенный цвет или оттенок серого.

Шаг 4: Отображение термограммы. Обработанное изображение выводится на экран в виде термограммы, где разные цвета показывают разные температуры. Обычно используется цветовая палитра от холодных оттенков (синий, фиолетовый) для низких температур до теплых (красный, желтый, белый) для высоких.

Устройство тепловизора также включает систему калибровки, которая компенсирует температурный дрейф самой матрицы. Это позволяет прибору показывать точные значения температуры независимо от внешних условий.

Особенности работы разных типов

Как работает тепловизор военный? Военные модели используют более чувствительные охлаждаемые матрицы, которые позволяют обнаруживать объекты на больших расстояниях даже при минимальной разнице температур. Принцип работы остается тем же, но характеристики значительно выше.

Как работает тепловизор для охоты? Охотничьи модели оптимизированы для работы в полевых условиях: они компактны, имеют встроенный дальномер и функцию записи видео. Принцип работы тепловизионного прицела аналогичен обычному тепловизору, но с добавлением баллистического калькулятора и прицельной сетки.

Как работает тепловизор для дома? Бытовые модели имеют упрощенную конструкцию, работают в узком температурном диапазоне и оптимизированы для обнаружения утечек тепла в зданиях.

Для чего нужен тепловизор

Тепловизор — это универсальный инструмент с широким спектром применения. Для чего нужен тепловизор? В первую очередь, для визуализации температурных полей там, где это невозможно сделать невооруженным глазом.

Строительство и энергоаудит

Главное назначение тепловизора в строительстве — обнаружение утечек тепла в зданиях. Прибор показывает места с повышенными теплопотерями: плохо утепленные стены, негерметичные окна, дефекты кровли. Это позволяет точно определить, где нужно улучшить теплоизоляцию, и значительно сократить расходы на отопление.

Промышленная диагностика

В промышленности тепловизор используется для контроля состояния электрооборудования. Перегрев контактов, неисправные подшипники, дефекты изоляции — всё это видно на термограмме задолго до выхода оборудования из строя. Это позволяет проводить профилактический ремонт и избегать аварийных остановок производства.

Электрика и энергетика

Для электриков прибор незаменим при обследовании распределительных щитов, трансформаторов, линий электропередач. Тепловизор показывает перегруженные участки, плохие контакты, которые могут стать причиной пожара. Что делает тепловизор в электрике? Он предотвращает аварии и экономит миллионы на ремонтах.

Медицина

В медицине тепловизоры применяют для диагностики воспалительных процессов, нарушений кровообращения, выявления скрытых патологий. Метод безопасен и не требует контакта с пациентом.

Охота и наблюдение

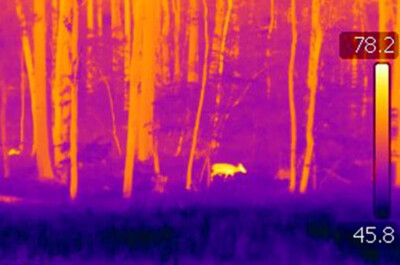

На охоте тепловизор позволяет обнаруживать животных в полной темноте и при плохой видимости. Прибор видит живые объекты даже сквозь туман и легкую растительность.

Поиск и спасение

Спасательные службы используют тепловизоры для поиска людей под завалами, в лесу, в дыму. Человек излучает тепло, которое прибор фиксирует даже через преграды.

Область применения тепловизоров постоянно расширяется. Их используют для обнаружения протечек воды, контроля работы теплых полов, диагностики автомобилей, проверки солнечных батарей и многого другого.

Что видит и показывает тепловизор

Что показывает тепловизор на экране? Прибор отображает температурную карту поверхности объектов в виде цветного или черно-белого изображения, где каждому температурному диапазону соответствует определенный цвет или оттенок.

Как тепловизор видит объекты

Как видит тепловизор объекты? Тепловизор не видит объекты в привычном понимании — он фиксирует их инфракрасное излучение. Чем горячее предмет, тем ярче и "теплее" он отображается на термограмме. Холодные объекты показываются темными или синими оттенками, горячие — светлыми, желтыми, красными или белыми.

Измерение температуры

Как тепловизор определяет температуру? Прибор измеряет интенсивность инфракрасного излучения и, зная коэффициент излучения материала (эмиссивность), рассчитывает температуру поверхности. Современные тепловизоры позволяют задавать эмиссивность для разных материалов, что повышает точность измерений.

Что измеряет тепловизор? Прибор измеряет температуру поверхности объектов бесконтактным способом. В зависимости от модели, диапазон измерений может составлять от -40°C до +1500°C и выше. Точность измерения у качественных приборов достигает ±2°C.

Работа в разных условиях

Тепловизор днем работает так же хорошо, как и ночью. Можно ли пользоваться тепловизором днем? Да, прибор фиксирует инфракрасное излучение, которое не зависит от освещенности. Однако днем при ярком солнце объекты могут нагреваться, что влияет на контрастность изображения.

Тепловизор на каком расстоянии работает? Дальность зависит от модели и размера объекта. Бытовые модели "видят" человека на расстоянии 100-300 метров, профессиональные — до 1-2 километров, а военные — до 10 км и более.

Цветовые палитры

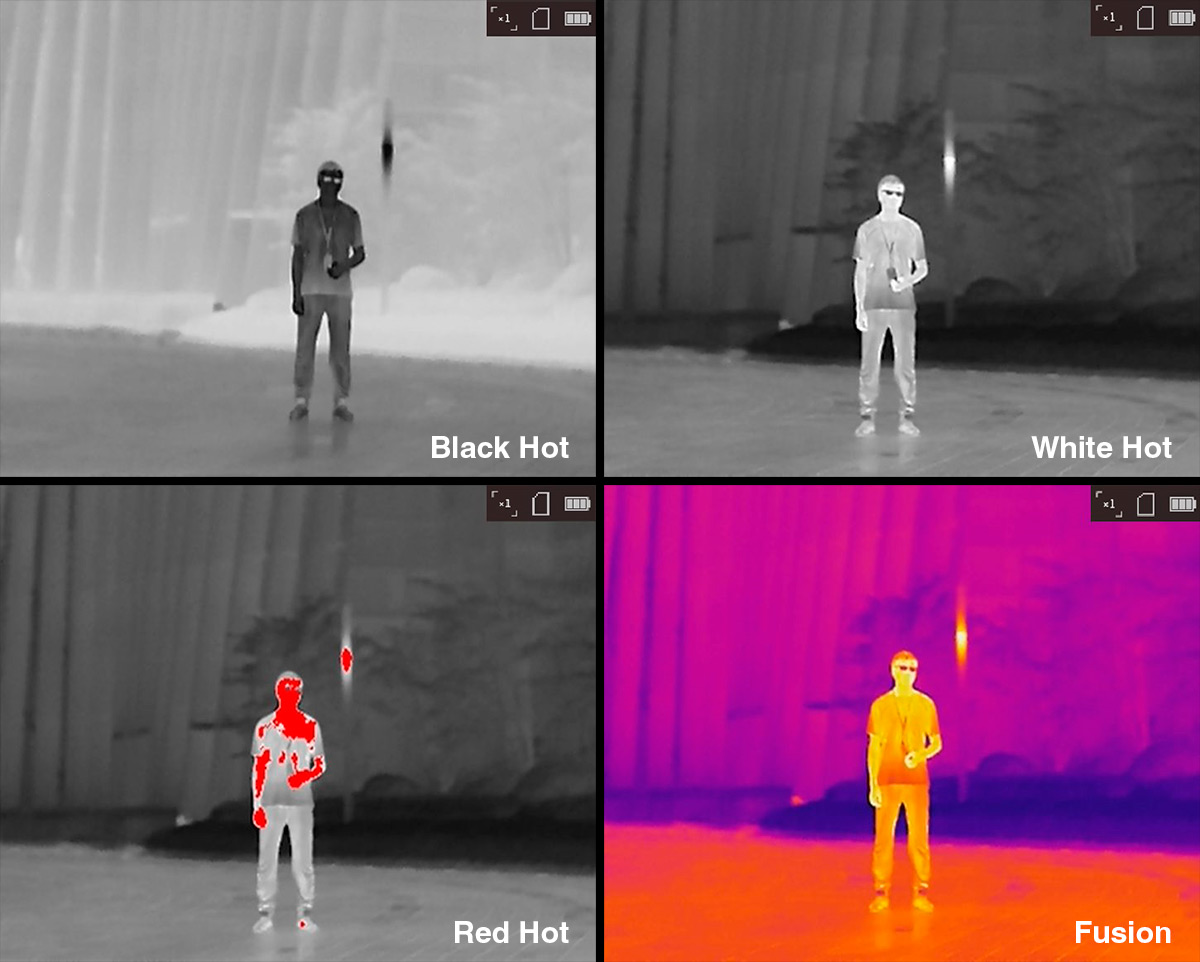

Вид с тепловизора зависит от выбранной цветовой палитры. Самые распространенные: "Iron" (от черного через красный к желтому), "Rainbow" (радужная), "White Hot" (горячее — белое), "Black Hot" (горячее — черное). Каждая палитра удобна для определенных задач.

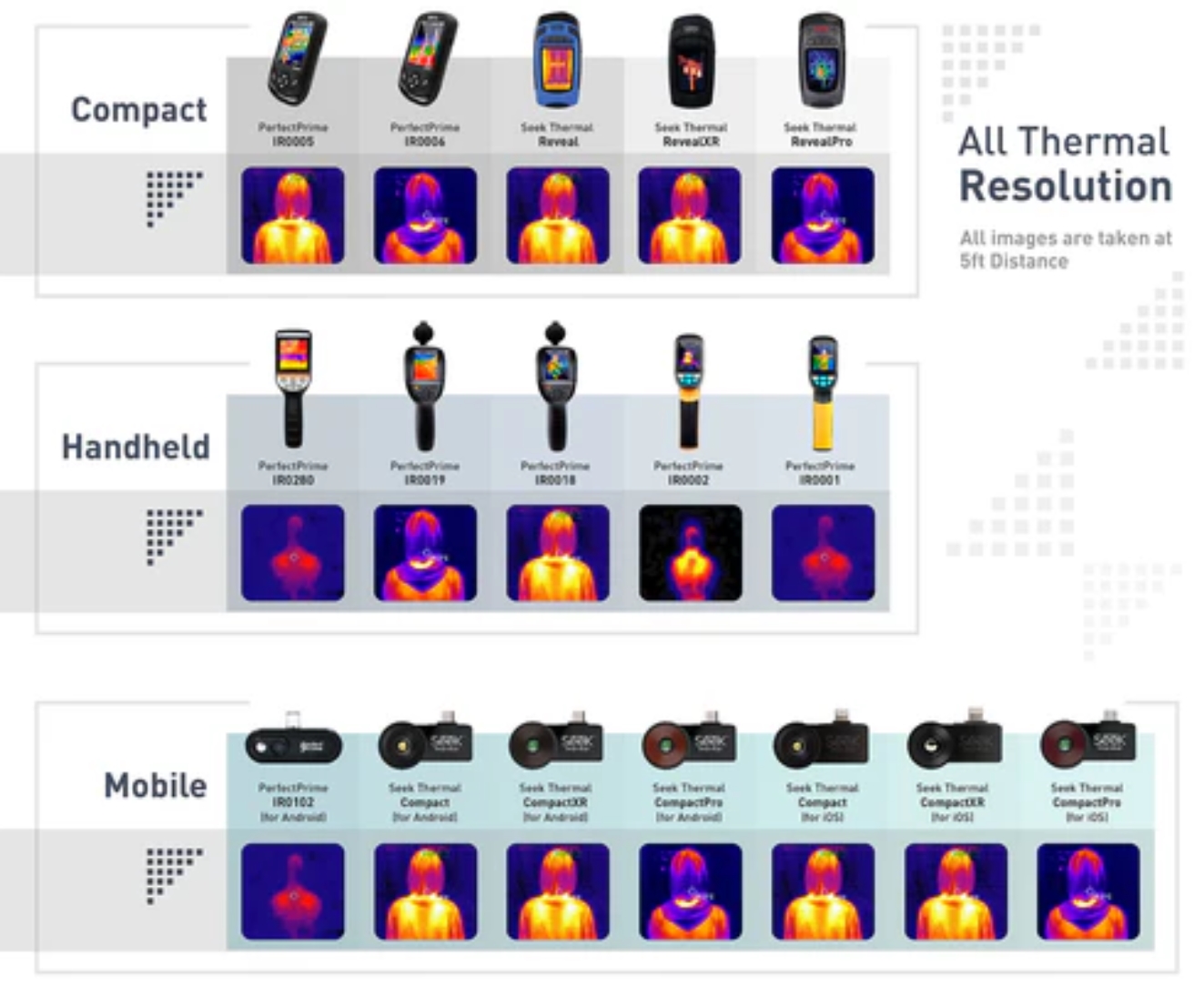

Виды и типы тепловизоров

Какие бывают тепловизоры? Приборы классифицируют по нескольким признакам: назначению, типу матрицы, конструкции, диапазону измерений.

По назначению

Строительные тепловизоры предназначены для энергоаудита зданий, поиска утечек тепла, обнаружения дефектов конструкций. Они имеют широкий угол обзора, невысокую температурную чувствительность (достаточно 0.1°C) и диапазон измерений от -20°C до +150°C.

Промышленные модели используются для диагностики оборудования. Они измеряют более высокие температуры (до +1500°C), имеют сменные объективы, функции записи данных и формирования отчетов.

Для охоты выпускают компактные приборы с хорошей дальностью обнаружения, встроенным дальномером и возможностью записи видео. Они работают от аккумуляторов и выдерживают жесткие условия эксплуатации.

Медицинские тепловизоры имеют высокое разрешение и точность измерений, специализированное ПО для анализа термограмм тела.

По типу матрицы

Неохлаждаемые (микроболометрические) матрицы используются в большинстве современных тепловизоров. Они компактны, надежны, работают при комнатной температуре. Температурная чувствительность — от 0.02°C до 0.15°C.

Охлаждаемые матрицы применяются в профессиональных и военных приборах. Они охлаждаются до криогенных температур, что обеспечивает чувствительность до 0.01°C и возможность видеть очень слабые тепловые контрасты на больших расстояниях.

По конструкции

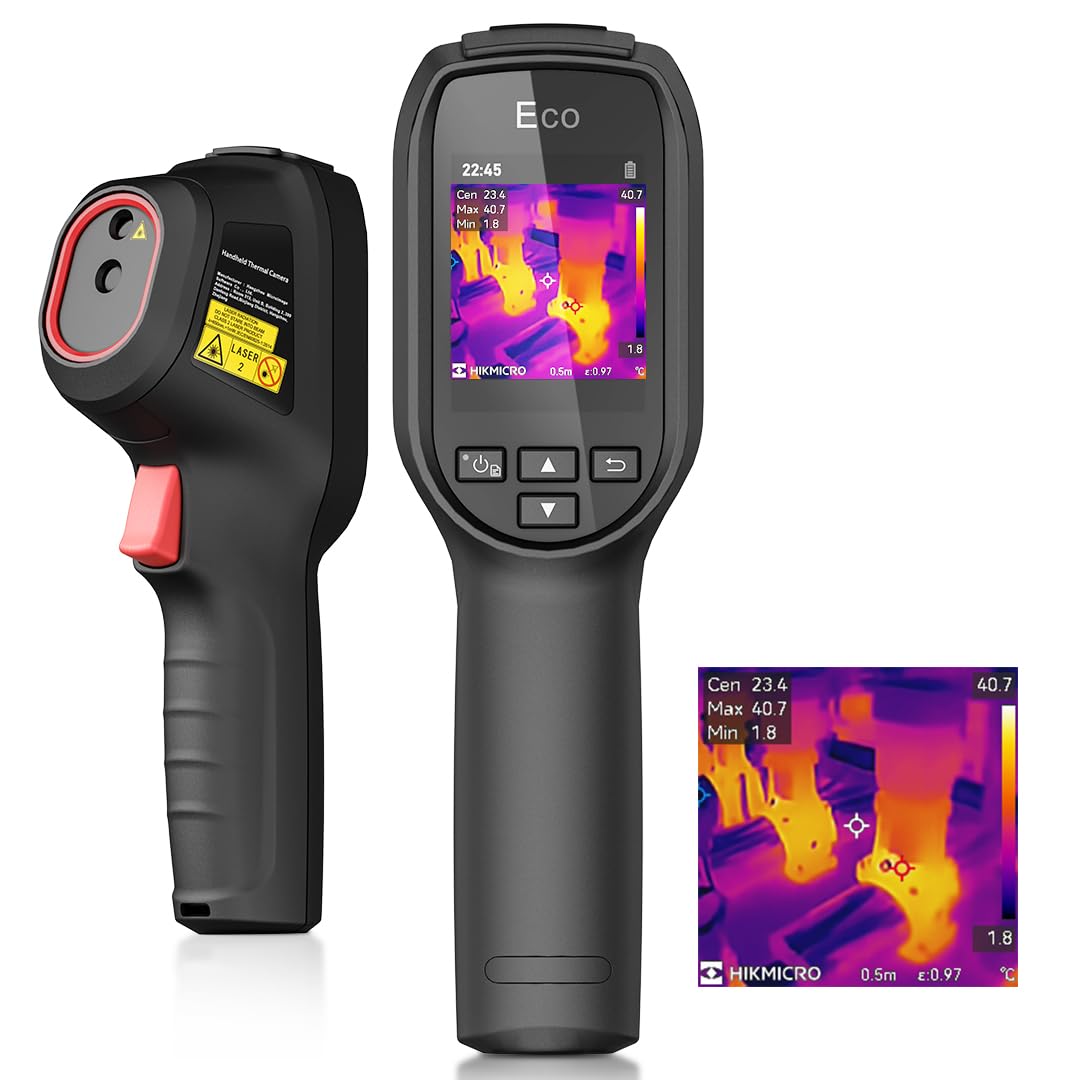

Портативные (ручные) — компактные приборы с экраном и органами управления. Удобны для оперативных обследований.

Стационарные — устанавливаются для постоянного мониторинга объектов. Используются на производствах, охраняемых территориях.

Модульные (для смартфонов) — компактные насадки на телефон, которые превращают его в тепловизор. Недорогие, но с ограниченными возможностями.

Поколения приборов

Поколения тепловизоров отражают эволюцию технологии. Современные приборы относятся к 3-4 поколению. Первые тепловизоры были громоздкими и требовали охлаждения жидким азотом. Сейчас даже бюджетные модели имеют компактные размеры, высокое разрешение и доступную цену.

Характеристики тепловизора

При выборе прибора важно понимать, какие характеристики тепловизора влияют на качество работы и область применения.

Разрешение матрицы

Разрешение матрицы измеряется в пикселях. Чем выше разрешение, тем детальнее изображение. Базовые модели имеют 80×60 или 160×120 пикселей, профессиональные — 320×240, 384×288, 640×480 и выше. Разрешение тепловизора напрямую влияет на способность различать мелкие детали.

Температурная чувствительность

Температурная чувствительность (NETD) показывает минимальную разницу температур, которую способен зафиксировать прибор. Чувствительность тепловизора измеряется в милликельвинах (мК). Для строительных задач достаточно 100-150 мК, для промышленных — 50-80 мК, для профессиональных — 20-40 мК.

Температурный диапазон

Температурный диапазон — это диапазон температур, которые может измерить прибор. У строительных моделей это обычно от -20°C до +150°C, у промышленных — от -40°C до +1200°C и выше.

Другие характеристики

Угол обзора влияет на площадь охвата. Широкий угол (например, 50°×38°) удобен для обследования помещений, узкий (например, 25°×19°) — для измерений на расстоянии.

Дальность обнаружения зависит от разрешения матрицы, оптики и размера объекта. Дальность тепловизора для обнаружения человека у бытовых моделей составляет 100-300 м, у охотничьих — 500-1500 м.

Погрешность измерений характеризует точность прибора. У качественных тепловизоров погрешность составляет ±2°C или ±2% от измеряемого значения.

Частота обновления кадров влияет на плавность изображения. Стандарт — 9 Гц (9 кадров в секунду), профессиональные модели — 25-60 Гц.

Часто задаваемые вопросы

Работает ли тепловизор днем?

Да, можно ли пользоваться тепловизором днем — безусловно. Прибор фиксирует инфракрасное излучение, которое не зависит от освещенности. Тепловизор одинаково хорошо работает и днем, и ночью. Единственная особенность — днем на солнце объекты нагреваются, что может влиять на контрастность изображения.

Видит ли тепловизор через стекло?

Нет, тепловизор не видит через стекло. Обычное стекло не пропускает инфракрасное излучение — оно отражает и поглощает его. Поэтому на термограмме стекло отображает температуру своей поверхности, а не объектов за ним. Для тепловизоров используют специальные объективы из германия.

Может ли тепловизор видеть сквозь стены?

Тепловизор не видит через стены. Инфракрасное излучение не проходит через большинство твердых материалов. Прибор показывает только температуру поверхности стены. Однако если внутри стены проходит горячая труба или провод, они нагревают поверхность, и тепловизор это зафиксирует.

Как пользоваться тепловизором?

Включите прибор, направьте на объект и дождитесь стабилизации изображения. Для точных измерений важно учитывать материал поверхности и настроить коэффициент эмиссивности. Работа с тепловизором не требует специальной подготовки — современные модели имеют интуитивный интерфейс.

На каком расстоянии работает тепловизор?

Дальность зависит от модели и размера объекта. Бытовые тепловизоры обнаруживают человека на 100-300 метров, профессиональные охотничьи — на 1000-1500 метров, военные — на несколько километров. Для измерения температуры дальность меньше — обычно до 100-200 метров у бытовых моделей.

В чем разница между тепловизором и прибором ночного видения?

Прибор ночного видения усиливает отраженный свет, поэтому работает только при минимальной освещенности. Тепловизор фиксирует тепловое излучение объектов и работает в полной темноте. ПНВ не видит через туман, дым, густую растительность, а тепловизор видит. Зато ПНВ дает более детальное изображение при наличии света.

Когда появились тепловизоры: краткая история

Когда изобрели тепловизор? Первые эксперименты с инфракрасным излучением начались в конце XVIII века, когда британский астроном Уильям Гершель открыл невидимое тепловое излучение за пределами красной части спектра.

Первые тепловизоры появились в 1950-х годах в военных целях. Это были громоздкие установки, которые требовали охлаждения жидким азотом и весили десятки килограммов. Когда появился тепловизор в современном виде? В 1970-1980-х годах с развитием полупроводниковых технологий появились более компактные и доступные модели.

Настоящий прорыв произошел в 1990-х годах с изобретением неохлаждаемых микроболометрических матриц. Это позволило создавать компактные, надежные и относительно недорогие тепловизоры. Первый тепловизор для массового рынка появился в начале 2000-х годов.

Сегодня тепловизионные технологии доступны всем — от профессионалов до любителей. Приборы становятся компактнее, точнее и дешевле с каждым годом.

Заключение

Тепловизор — это универсальный прибор для визуализации температурных полей, который находит применение в десятках отраслей: от строительства и энергоаудита до охоты и медицины. Понимание того, что такое тепловизор и как он работает, помогает правильно выбрать модель под конкретные задачи.

Принцип работы тепловизора основан на регистрации инфракрасного излучения объектов и преобразовании его в видимое изображение. Современные приборы компактны, надежны и имеют доступную цену, что делает тепловизионные технологии доступными каждому.

Выбирая тепловизор, важно учитывать задачи, для которых он нужен: разрешение матрицы, температурную чувствительность, диапазон измерений, дальность обнаружения. Для строительных работ подойдут модели с разрешением 160×120 или 320×240 пикселей, для промышленной диагностики — более точные приборы с широким температурным диапазоном, для охоты — компактные модели с хорошей дальностью.
